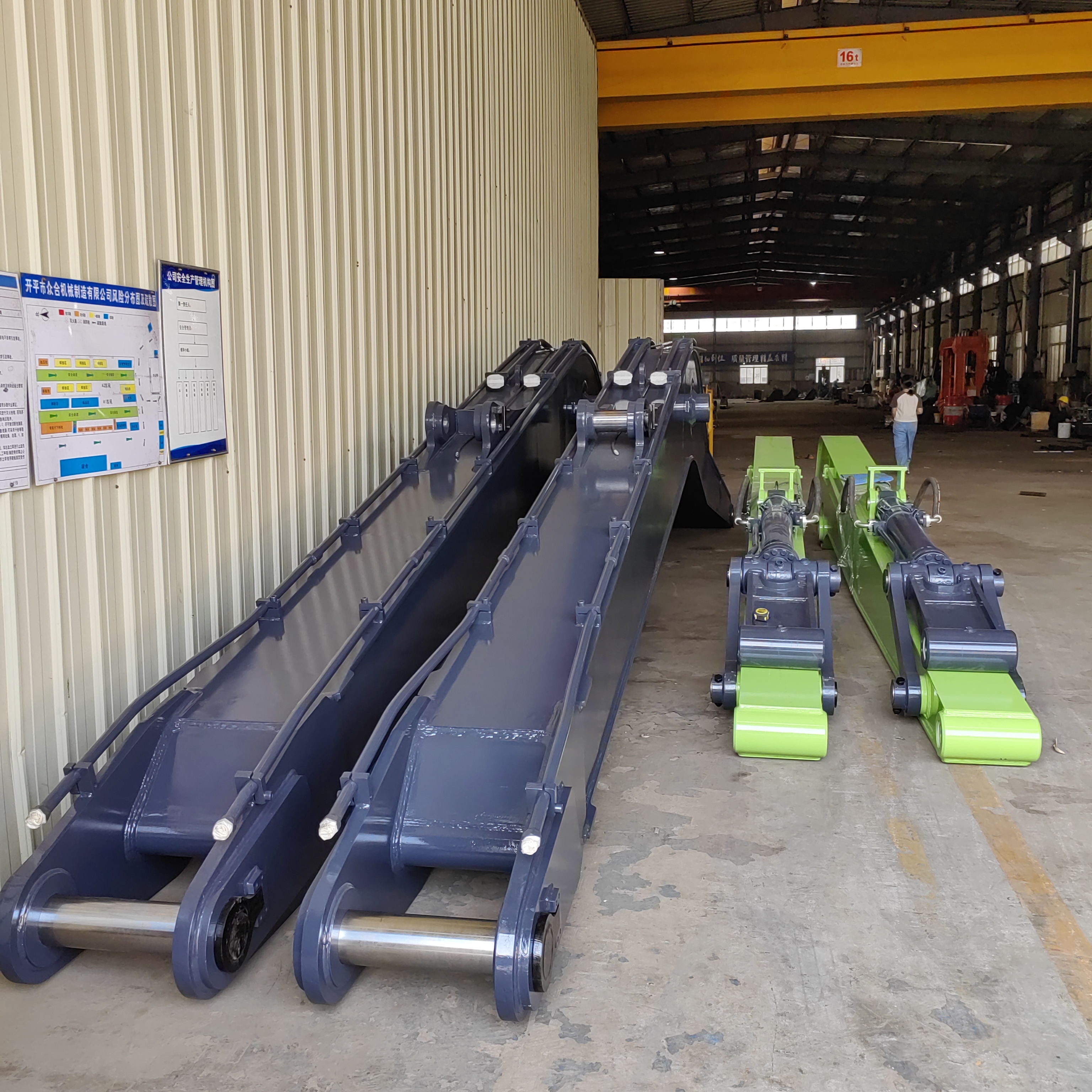

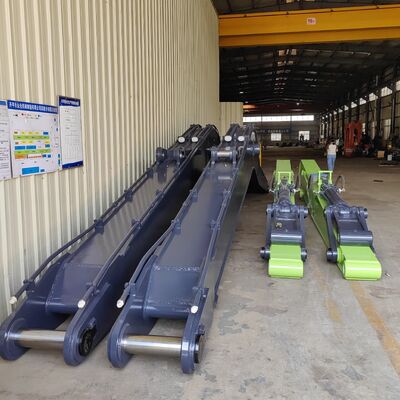

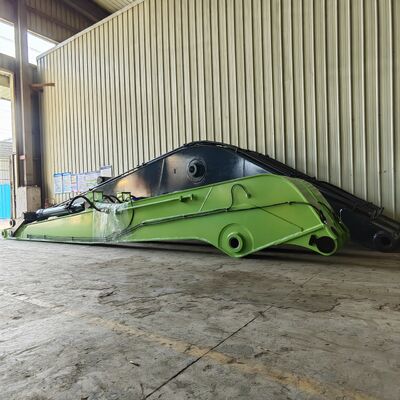

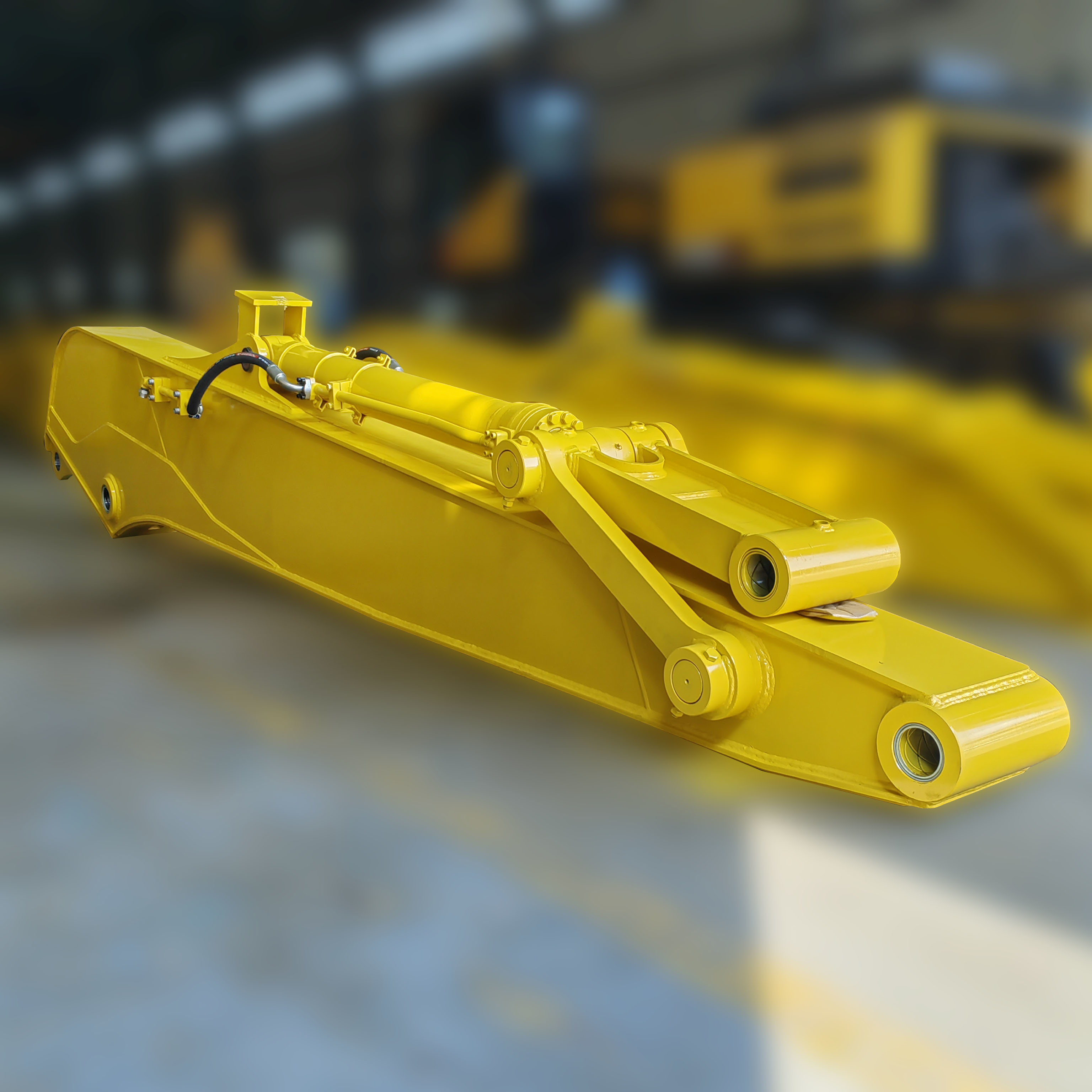

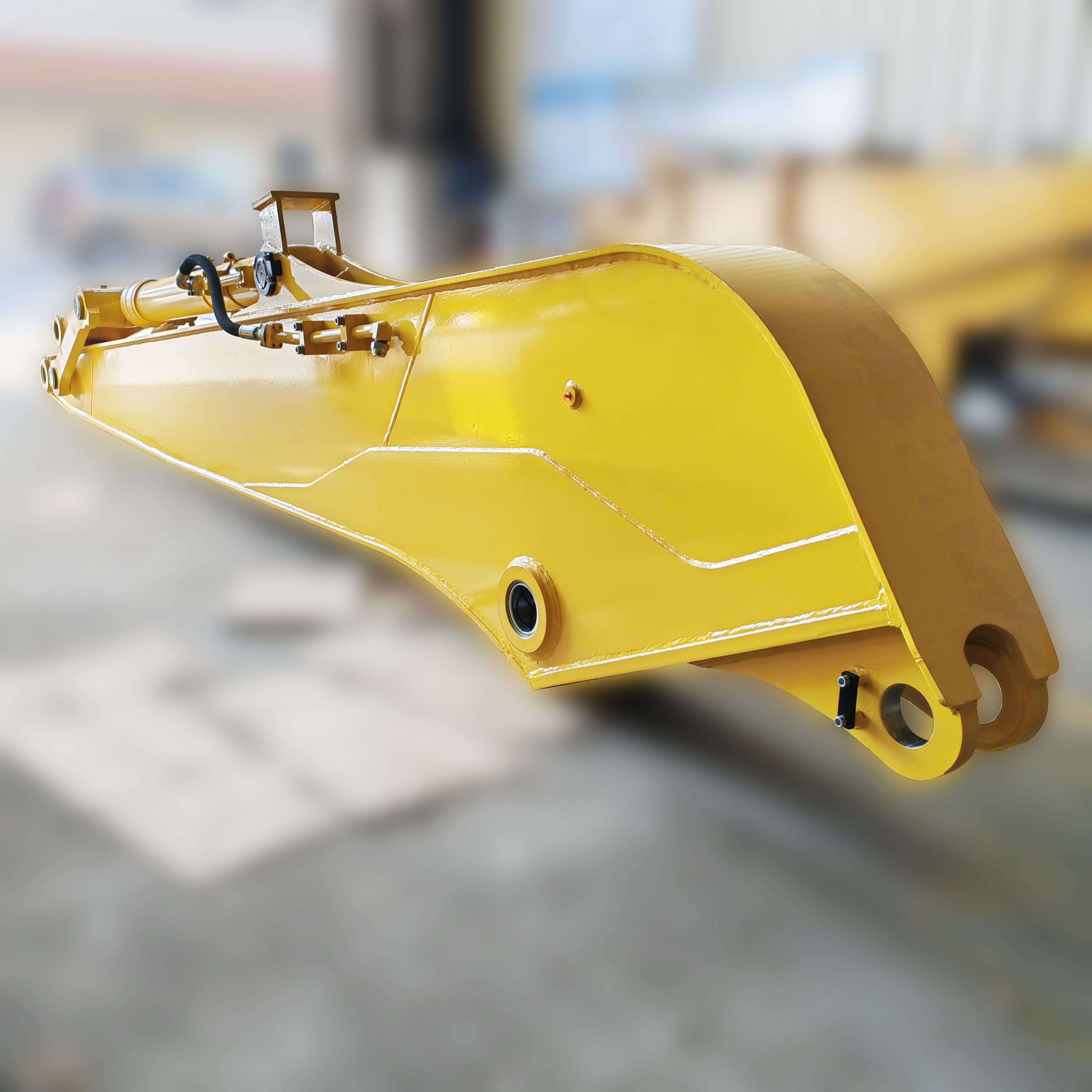

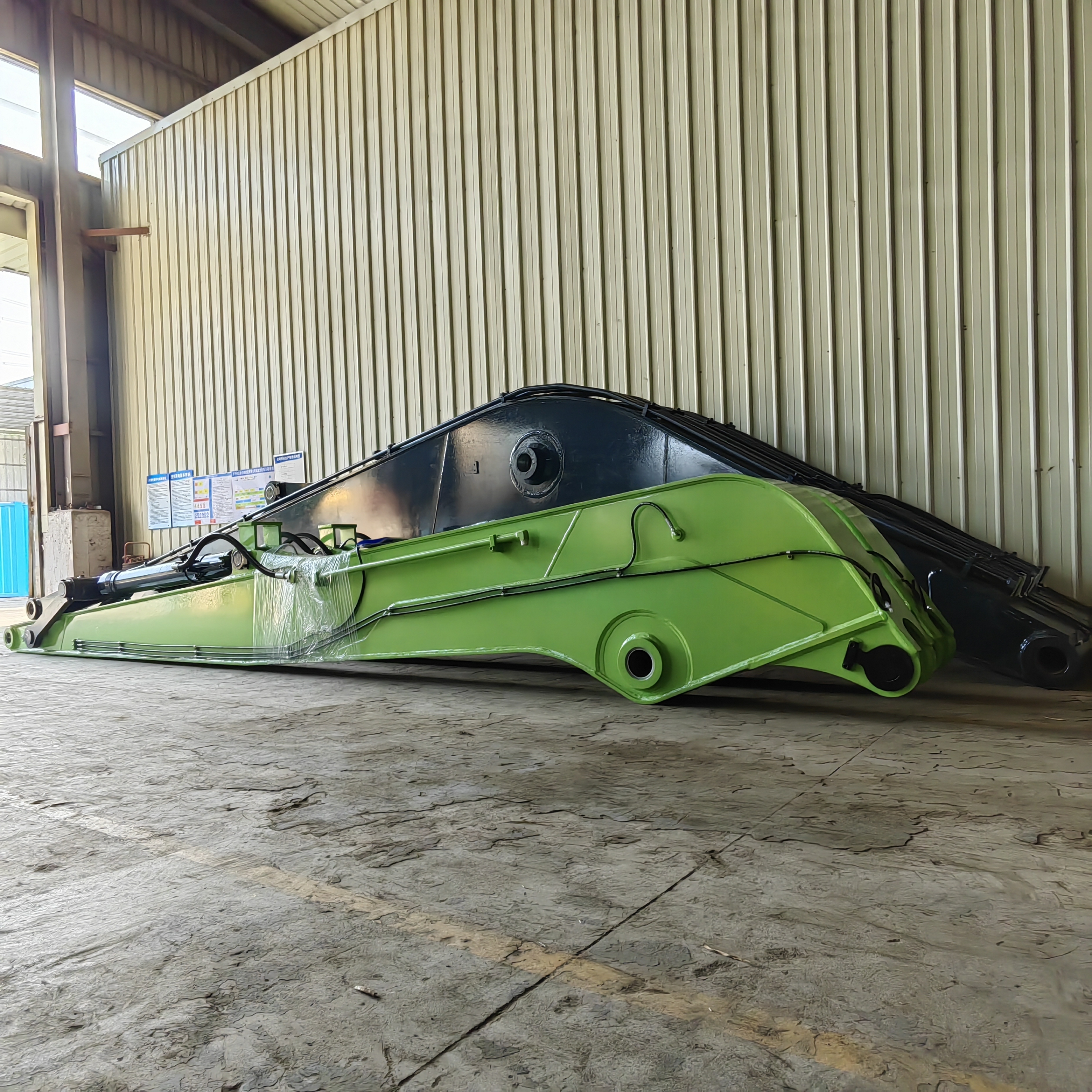

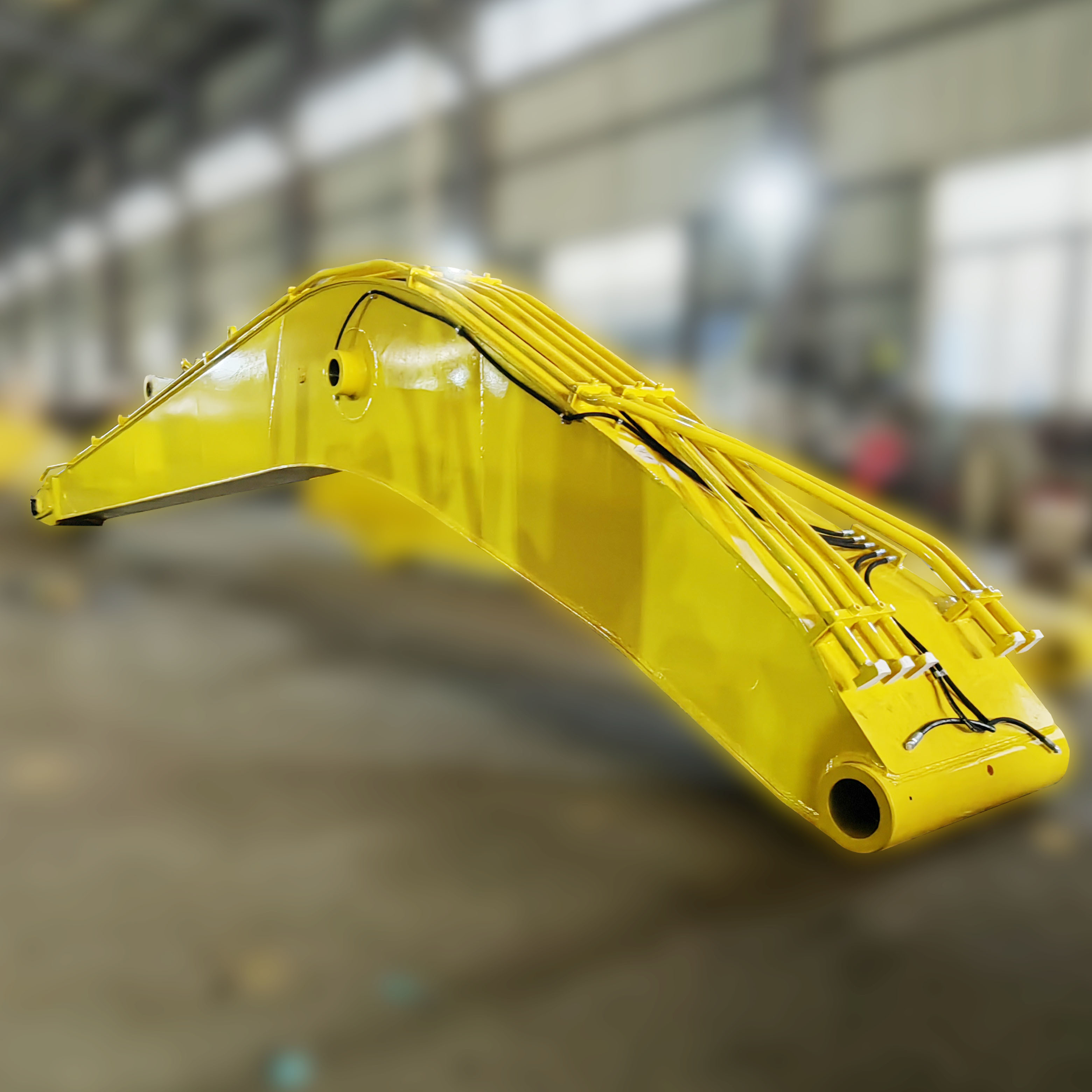

بیل مکانیکی سنگین با بازوی بلند

ویژگی‌های کلیدی و طراحی سازه

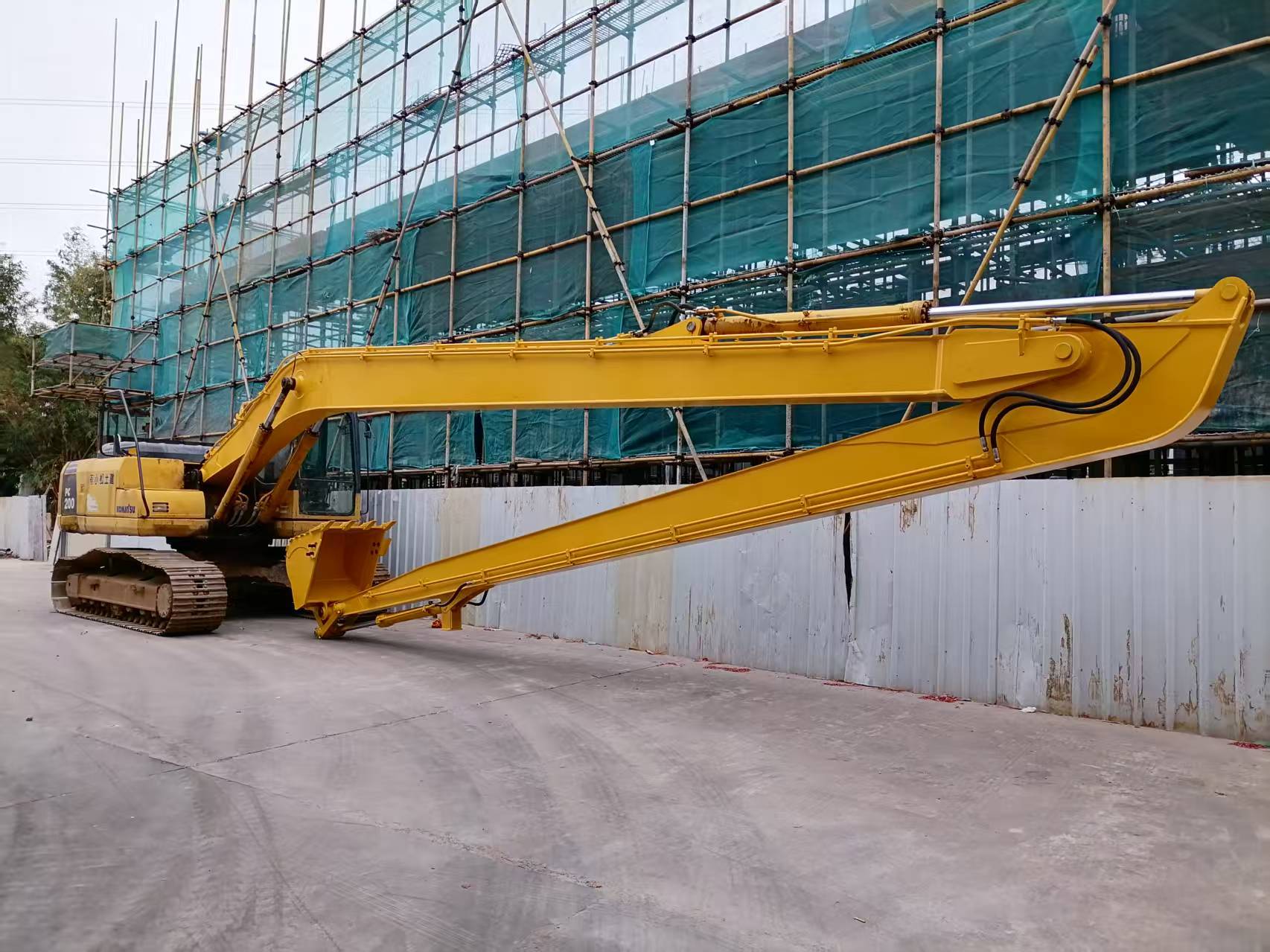

بازوی بلند بیل مکانیکی که به عنوان افزونه بوم یا ضمیمه برد بلند نیز شناخته می‌شود، یک اصلاح تخصصی است که برای گسترش قابل توجه دامنه عملیاتی یک بیل مکانیکی استاندارد طراحی شده است. با جایگزینی یا افزایش طول بوم و استیک اصلی، این اتصالات به ماشین‌آلات اجازه می‌دهند تا شعاع کاری از ۱۰ متر تا بیش از ۴۰ متر را بسته به پیکربندی به دست آورند. طراحی معمولاً از فولادهای کم آلیاژ با استحکام بالا (HSLA)، مانند WELDOX، برای حفظ یکپارچگی سازه در حین مدیریت وزن استفاده می‌کند.

	* لایروبی * پروژه رودخانه
	* چنگک حمل چوب * برد بلند

پیکربندی‌های سازه به طور کلی بر اساس الزامات کاربرد به سه نوع طبقه‌بندی می‌شوند:

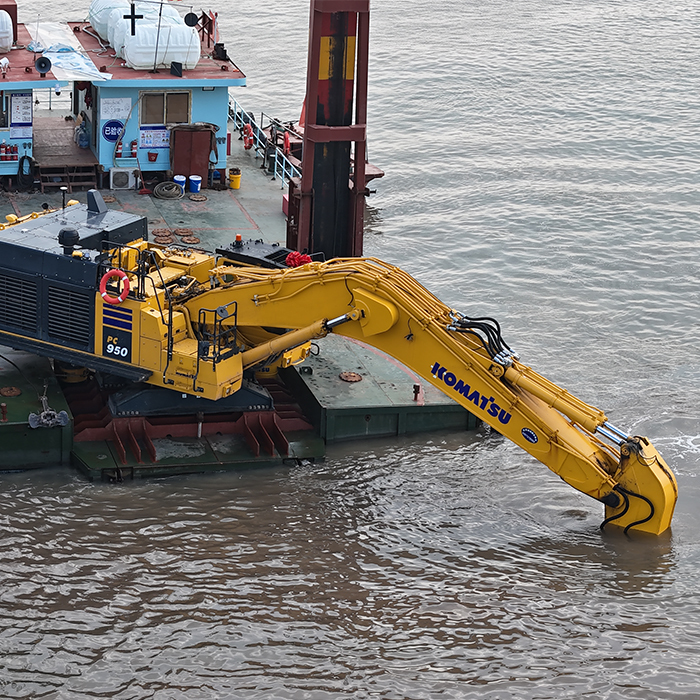

دو مرحله‌ای:این رایج‌ترین اصلاح برای حفاری عمیق است. این شامل یک بوم کشیده و یک استیک بلندتر است. این عمدتاً برای تکمیل شیب، حفاری گودال فونداسیون عمیق و لایروبی رودخانه که در آن برد افقی و عمق حیاتی هستند، استفاده می‌شود.
سه مرحله‌ای:این پیکربندی که اغلب به عنوان "بازوی تخریب" نامیده می‌شود، شامل یک نقطه اتصال اضافی (یک بازوی میانی) است. این امر باعث افزایش برد عمودی می‌شود و آن را برای تخریب ساختمان‌های بلند (تا ۳۰ متر) ایده‌آل می‌کند. اغلب دارای تنظیم زاویه ثابت یا هیدرولیکی برای سطل یا شکن است.
بازوی کشویی/تلسکوپی: این نوع که برای دقت عمودی طراحی شده است، به بازو اجازه می‌دهد تا به صورت تلسکوپی باز و جمع شود. این اغلب با یک سطل دوکفه برای حفاری گودال‌های عمیق و باریک یا کیسون استفاده می‌شود و ردپای عملیات را به حداقل می‌رساند.

فرآیند تولید و جزئیات تولید
تولید یک بازوی بلند یک کار مهندسی دقیق است که بسیار فراتر از جوشکاری ساده است. این امر نیازمند طراحی به کمک کامپیوتر (CAD) و تحلیل المان محدود (FEA) پیشرفته برای شبیه‌سازی توزیع تنش و جلوگیری از شکست سازه تحت بار است.
انتخاب مواد و برش
فرآیند تولید با انتخاب صفحات فولادی با استحکام بالا (اغلب ۱۰-۱۲ میلی‌متر ضخامت برای صفحات اصلی) آغاز می‌شود. تولید مدرن از دستگاه‌های برش پلاسما CNC برای اطمینان از برش هندسه‌های پیچیده صفحات جانبی و دنده‌های تقویت کننده داخلی با دقت میلی‌متری استفاده می‌کند. این دقت برای تناسب مناسب اجزای داخلی حیاتی است.
جوشکاری و مونتاژ
مرحله مونتاژ شامل جوشکاری رباتیک یا دستی ماهر است. برای اطمینان از دوام، تولیدکنندگان از جوشکاری زیر پودری یا جوشکاری قوسی محافظ CO2 برای درزهای اصلی استفاده می‌کنند. ساختار داخلی با صفحات بافر و طرح‌های مقطع جعبه‌ای برای مقاومت در برابر نیروهای پیچشی تقویت می‌شود.
ماشین‌کاری و پرداخت
پس از جوشکاری ساختار اصلی، بوم تحت عملیات تنش‌زدایی (اغلب پیرسازی ارتعاشی) قرار می‌گیرد تا تنش‌های داخلی ناشی از حرارت جوشکاری از بین برود. سوراخ‌های پین (سوراخ‌های بور) سپس با استفاده از دستگاه‌های بورینگ افقی بزرگ با دقت بور می‌شوند تا از هم‌ترازی کامل با سیلندرهای هیدرولیکی و اتصال بیل مکانیکی اطمینان حاصل شود. در نهایت، واحد برای حذف زنگ زدگی و پوسته کوره، سندبلاست می‌شود و سپس پرایمر ضد خوردگی و لایه رویه اعمال می‌شود.

سوالات متداول (FAQ)

س۱: الزامات نگهداری بازوی بلند چیست؟
پاسخ: نگهداری به دلیل تنش بالای سازه کشیده شده حیاتی است.
روانکاری: گریس کاری پین‌ها و بوش‌ها حیاتی است. توصیه می‌شود حداقل دو بار در روز گریس تزریق شود. در صورت کار در شرایط گل‌آلود یا غوطه‌ور، پین‌ها باید قبل از گریس کاری تمیز شوند تا از سایش ساینده جلوگیری شود.
بازرسی: بررسی منظم ترک‌ها در جوش‌ها، به ویژه در نزدیکی ریشه و نوک جوش‌ها، ضروری است. هرگونه نشانه خستگی سازه باید فوراً برطرف شود.
س۲: زمان معمول تولید بازوی بلند چقدر است؟
پاسخ: بسته به پیچیدگی (۲ مرحله‌ای در مقابل ۳ مرحله‌ای) و تناژ خاص، فرآیند تولید معمولاً بین ۱۵ تا ۳۰ روز طول می‌کشد. این شامل زمان مورد نیاز برای شبیه‌سازی طراحی، تهیه مواد، جوشکاری، ماشین‌کاری و رنگ‌آمیزی است.
